400噸液壓墊拉伸液壓機是拉伸液壓機的較為常用的一種，適用金屬板材的深拉伸工藝。本機采用三梁四柱式結構，內置液壓墊和導桿，根據產品的大小在工作臺上均勻分布一些頂出桿，使得金屬板材在拉伸過程中能夠均勻受力，避免了局部過度變形的問題，保證了成品的質量和精度。本機具有自動脫模頂出功能，多點頂出，均勻受力，保護成品，生產快捷，方便操作。

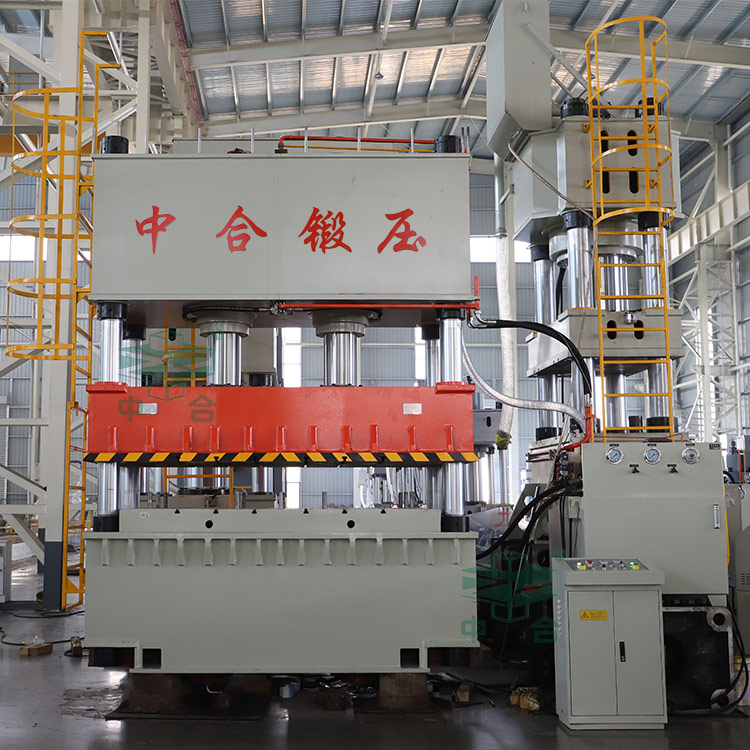

400噸液壓墊拉伸液壓機

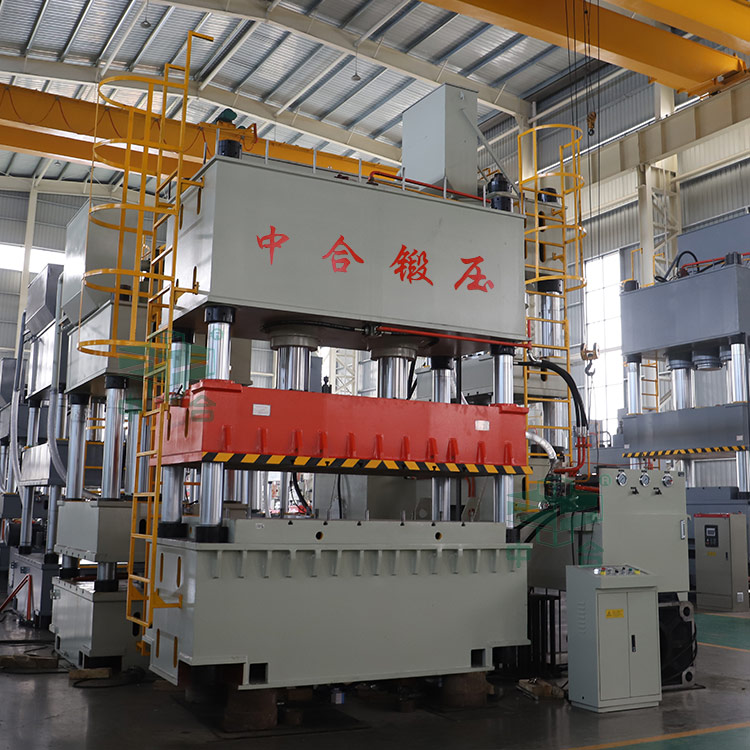

400噸三梁四柱液壓機帶液壓墊

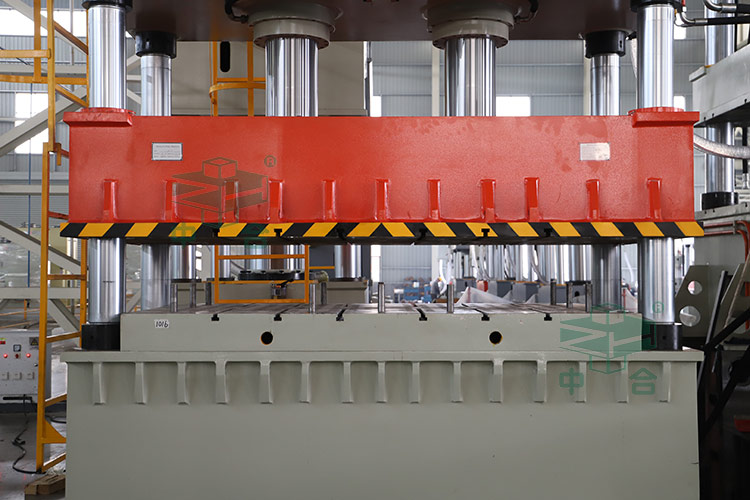

液壓墊（多頂桿）

400噸液壓墊拉伸液壓機的性能特點：

1、400噸液壓墊拉伸液壓機采用四柱式結構，計算機優化設計。

2、液壓系統采用二通插裝閥控制，壓力損失小，動作穩定可靠。

3、電氣可按需采用PLC控制，能實現定壓、定程兩種工藝動作。

4、可配沖裁緩沖裝置，能實現沖裁落料工藝。

5、可實現反拉伸動作。

6、400噸四柱液壓機機身采用有限元件結構分析和優化設計，結構合理。

7、采用單缸、雙缸、多缸結構，確保大臺面承壓均勻。

8、液壓系統采用集成式插裝閥控制，動作靈敏、可靠、無滲漏；設有液壓安全回路和滑塊上死點鎖緊機構，安全性能好。

400噸液壓墊拉伸液壓機技術參數：

設備型號：YQ32-400T

公稱壓力：4000KN

系統壓力：25Mpa

滑塊行程：500mm

開口高度：800mm

臺面尺寸：1700*1600mm

控制形式：PLC+伺服

結構形式：三梁四柱式結構

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。

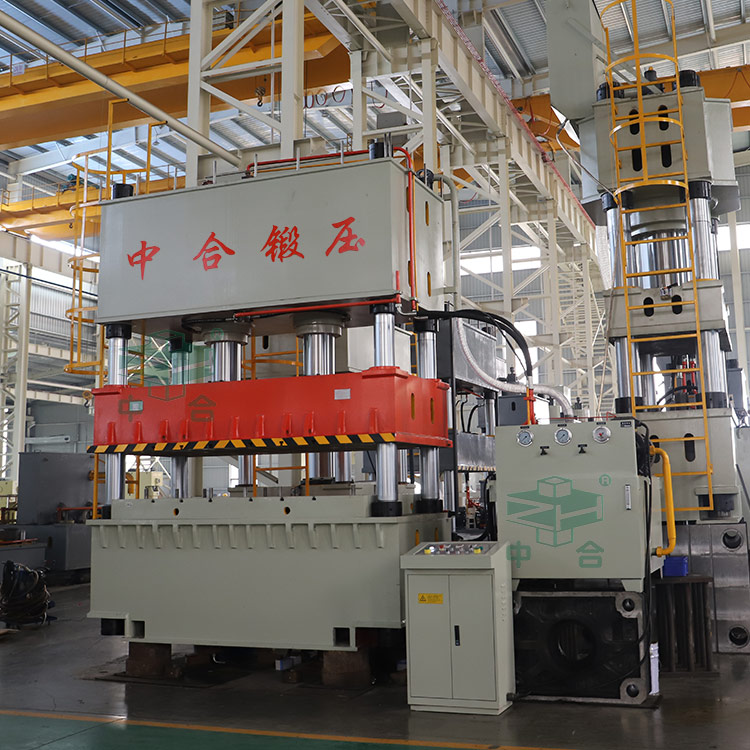

400噸四柱液壓機

400噸四柱液壓機配置伺服數控系統，噪音低體積小，省電、速度可調、行程可調，還可以用于其他金屬產品的拉伸成型。整機具有控制精度高、反應靈敏、成型結構件質量高等優點。液壓系統采用插裝閥，電氣系統采用PLC自動控制，具備點動、半自動操作功能，各運動部件的行程、壓力、速度在一定范圍內均獨立可調，滿足金屬制品成型件的需要。

400噸液壓墊拉伸液壓機采用三梁四柱結構形式，機身由上梁、滑梁、工作臺、液壓墊板、頂桿、油缸、立柱、充液箱、限位機構等組成。液壓機帶PLC可編程控制器和觸摸屏，可以直觀查看一些數據并方便及時作出調整。液壓機操作按鈕集成在一個可移動的按鈕操作臺上，在一定的距離范圍內可隨意移動其位置，方便操作。
