一種移動工作臺彈性連接的壓紋機 ,其中包括：底座、滑梁、立柱和上梁，液壓缸的缸體安裝在上梁上，上加熱板安裝在所述的滑梁的下部，所述的底座旁安裝支架，移動工作臺安裝在底座和支架上，所述的移動工作臺上安裝有下加熱板，所述的移動工作臺底面中部位置通過浮動擋塊彈性連接安裝在底座和支架上的帶電機的滾珠絲杠上，所述的移動工作臺底面兩端位置通過壓簧彈性連接安裝在直線滑軌上，本實用新型優點：保證了壓紋機的工作速度和帶電機的滾珠絲杠傳動精度同時亦可承受較大壓力載荷，提高了壓紋機的工作效率。
背景技術
為了提高壓紋機的工作效率，可以在提高壓紋機的液壓機工作頻率的同時，提高安裝工件的移動工作臺的進給速度，而由于壓紋機的移動工作臺在速度提高的同時，移動工作臺所承受的液壓機的壓制載荷必然受限，設計一種既可提高壓紋機的移動工作臺的移動速度，又能提高壓紋機的移動工作臺承載壓力的壓紋機顯得尤為重要。
發明內容
本實用新型的目的是提供一種移動工作臺彈性連接的壓紋機，使壓紋機的移動工作臺在速度提高的同時，提高移動工作臺所承受的液壓機的壓制載荷，進而提高壓紋機的工作效率。

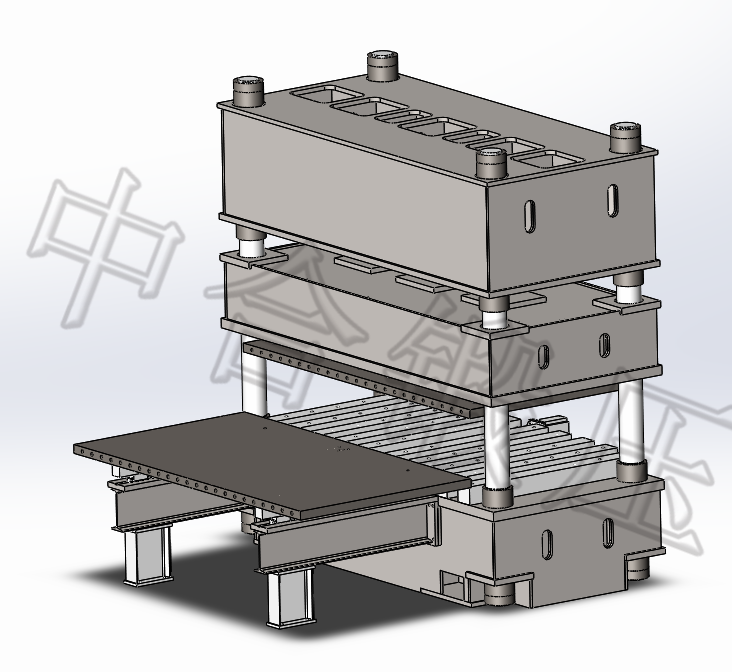

一種移動工作臺彈性連接的壓紋機,其中包括：底座、滑梁、立柱和上梁，多根立柱固定連接在底座與上梁之間，滑梁安裝在底座和上梁之間的立柱上，液壓缸的缸體安裝在上梁上，液壓缸的活塞缸安裝在滑梁的上部進而帶動滑梁沿立柱上下移動，上加熱板安裝在所述的滑梁的下部，所述的底座旁安裝支架，移動工作臺安裝在底座和支架上，所述的移動工作臺上安裝有下加熱板，所述的上加熱板在液壓缸的活塞桿作用下由滑梁作用下移，通過上加熱板和下加熱板壓力載荷對放在下加熱板的工件進行壓合，其特點在于：所述的移動工作臺底面中部位置通過浮動擋塊彈性連接安裝在底座和支架上的帶電機的滾珠絲杠上，所述的移動工作臺底面兩端位置通過壓簧彈性連接安裝在直線滑軌上；所述的浮動擋塊彈性連接為將擋塊上部與移動工作臺下部固定后，再將擋塊卡放在帶電機的滾珠絲杠絲母座的凹槽內，并使擋塊底部與絲母座保持一定的垂直間隙，避免移動工作臺在受到壓力載荷下?lián)鯄K沖擊絲母座，絲母座安裝在帶電機的滾珠絲杠的絲母上，絲母安裝在帶電機的滾珠絲杠的絲杠上，絲杠安裝在軸承座上并由電機帶動轉動；所述的壓簧彈性連接為使用螺栓將簧蓋、壓簧、壓簧座、直線滑軌連接塊連接到直線滑軌的滑塊上，其中壓簧進行提前預緊，同時使簧蓋和壓簧座保持一定間隙通過壓簧的預緊，直線滑軌的滑塊可在直線滑軌的導軌上移動，進而帶動固定在簧蓋上的移動工作臺的移動，所述的移動工作臺可在帶電機的滾珠絲杠的絲杠轉動下，帶動絲母、絲母座及固定在移動工作臺上的擋塊移動，進而在直線滑軌的限位作用下實現移動工作臺的往復移動。
