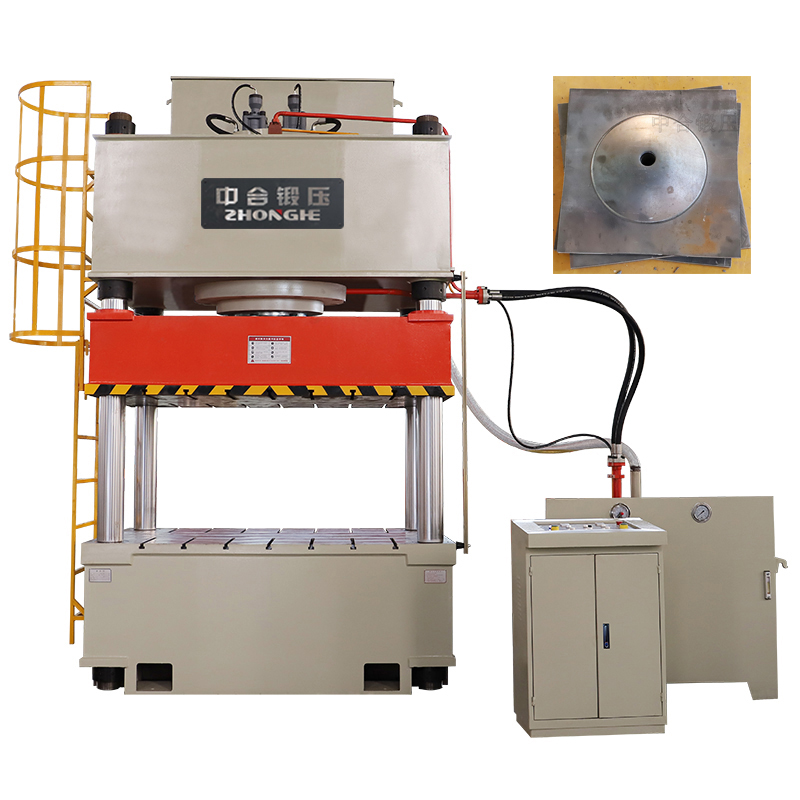

錨桿托盤是跟錨桿配套的產品，錨桿托盤和錨索托盤都是重要的礦用支護裝置,有方形、圓形、W型等多種樣式。目前錨桿托盤生產設備主要是錨桿托盤液壓機,也叫礦用錨桿托盤成型液壓機。錨桿托盤液壓機大多采用三梁四柱液壓機結構形式,常用噸位型號有315T、400T、500T、630T、800T和1000T等,根據鋼板的厚度和材料性質等選擇不同噸位的產品。本品展示的圖片是常用的630噸錨桿托盤液壓機生產線,壓型范圍廣,通用性強,而且配套生產線,節省人力的同時大大提升了生產效率。630噸錨桿托盤液壓機生產線由630噸三梁四柱液壓機、錨桿托盤成型模具、全自動上料裝置、推料裝置、成品收集裝置等組成,并包含相應的電控系統和動力系統。

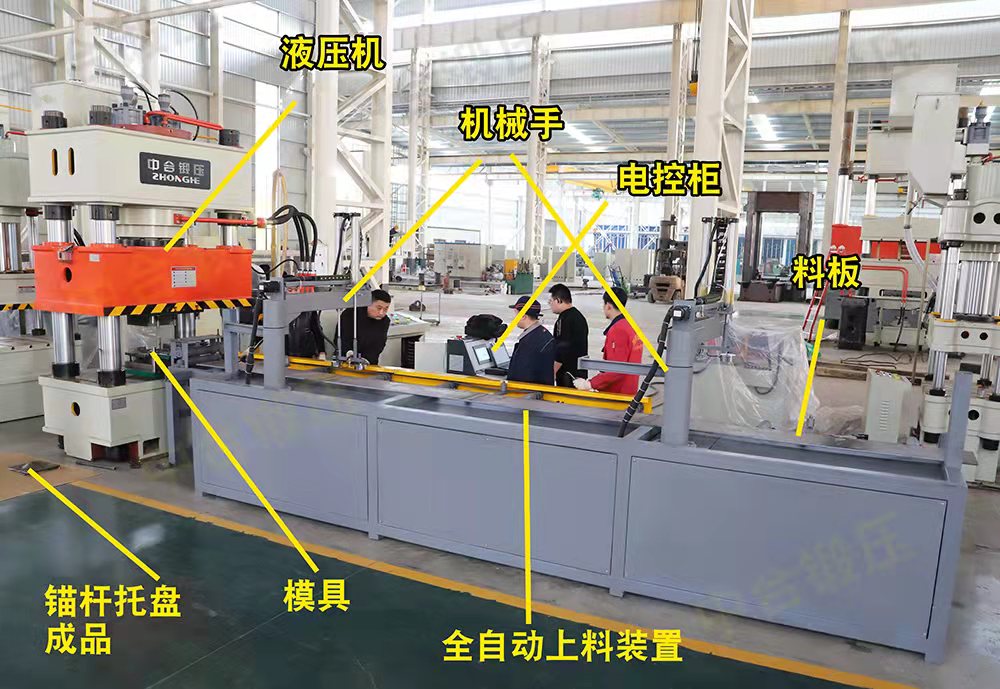

630噸錨桿托盤液壓機生產線由630噸三梁四柱液壓機、錨桿托盤成型模具、全自動上料裝置、推料裝置、成品收集裝置等組成,并包含相應的電控系統和動力系統。
性能特點：
1、錨桿托盤專用液壓機自動化生產設備中液壓機的機身為三梁四柱四螺母式結構，具有足夠強度和剛度，三梁均為高強度鑄鐵件。
2、滑快以四根立柱為導向上下運動，為了提高立柱表面的耐磨性能立柱導向部分采用表面淬火。
3、主缸及液壓墊鋼采用45＃鋼。
4、煤礦用錨桿托盤自動化生產設備中液壓機的工作臺及滑塊T形槽尺寸、間距按標準制作或按需定制。
生產過程：
1、按礦井不同巷道支護需要,使用剪板機將鋼板剪切成所需規格的鋼板。

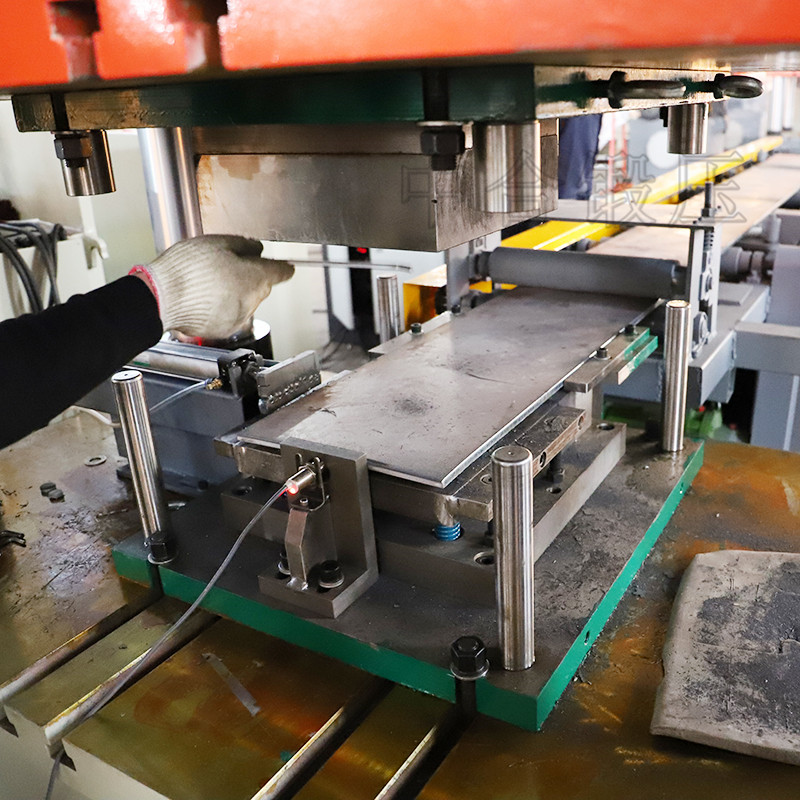

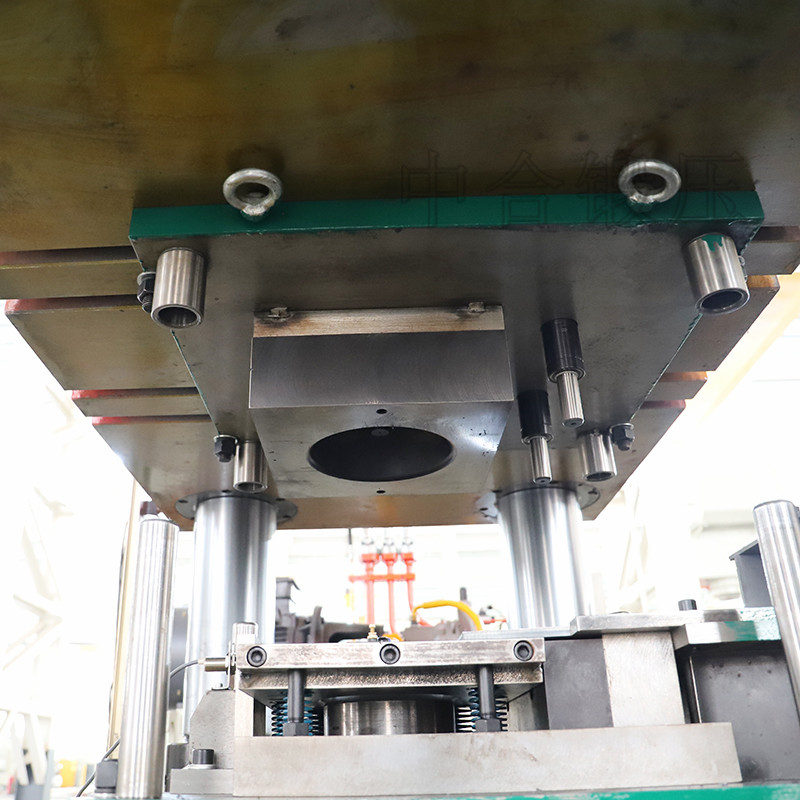

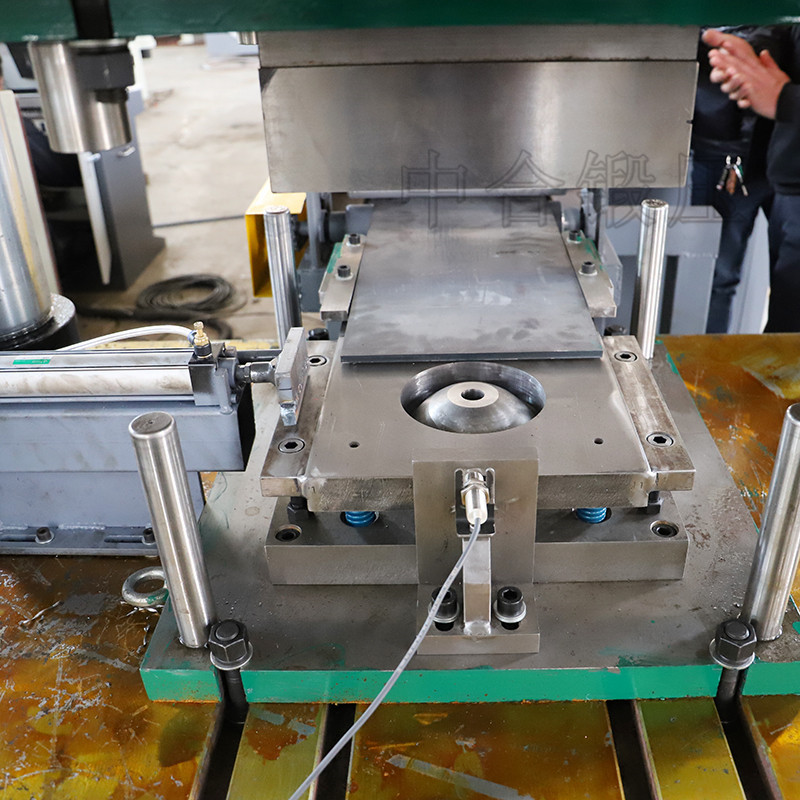

2、凸型的上鋼模固定在液壓機的活塞柱上,凹型的下鋼模固定在液壓機的底板上，上下模要求同心度誤差不能超過0.1MM ,錨桿托盤凸形部位的傾角為30度,采用改進型四柱液壓機進行壓制成型。
3、根據不同直徑的錨桿桿體需要的規格進行鉆孔,鉆孔位置在錨桿托盤平面的中心位置進行,不得偏斜,鉆孔可采用鉆床和沖床兩種方式。外子結束后,對錨桿托盤進行防腐處理。
4、壓制成型的錨桿托盤經由自動送禮帶傳送出去,整個過程操作簡單方便, -次剪切成型,提高了生產效率,減少了人力資源,為礦山企業帶來了更大的經濟效益,是目前錨桿托盤生產制造的理想設備。
