500噸四柱液壓機是一種廣泛應用于金屬加工、復合材料成型、粉末冶金等領域的液壓設備。其工作原理基于帕斯卡定律,通過液壓系統將壓力傳遞到模具上,實現對工件的成型、沖壓、拉伸等工藝。以下是500噸四柱液壓機工作原理的詳細解讀。
一、液壓系統
液壓系統是500噸四柱液壓機的核心部分,由油箱、液壓泵、液壓缸、控制閥和管道組成。液壓泵將油箱中的液壓油抽出并加壓,然后通過管道輸送到液壓缸。液壓缸內的活塞在壓力作用下上下運動,從而驅動滑塊運動。通過調節控制閥,可以精確控制液壓油的流量和壓力,實現不同的工作速度和壓力輸出。
二、工作過程
定位階段:液壓系統將滑塊定位到起始位置,準備進行下一步操作。
壓制階段:液壓泵向液壓缸輸送高壓油,推動活塞向下運動,滑塊對模具施加壓力,完成工件的成型或沖壓。
保壓階段:滑塊停止運動,液壓系統保持壓力,確保工件在成型過程中保持穩定,避免因壓力不足導致的變形。
回程階段:液壓系統反向輸送液壓油,推動活塞向上運動,滑塊返回起始位置,完成一個工作循環。
三、控制系統
500噸四柱液壓機通常配備PLC可編程控制系統和觸摸屏操作界面。控制系統可以根據工藝需求調整工作壓力、速度和行程,支持手動、半自動和自動操作模式。通過預設的工藝參數,設備可以實現高精度的自動化生產。
四、結構特點

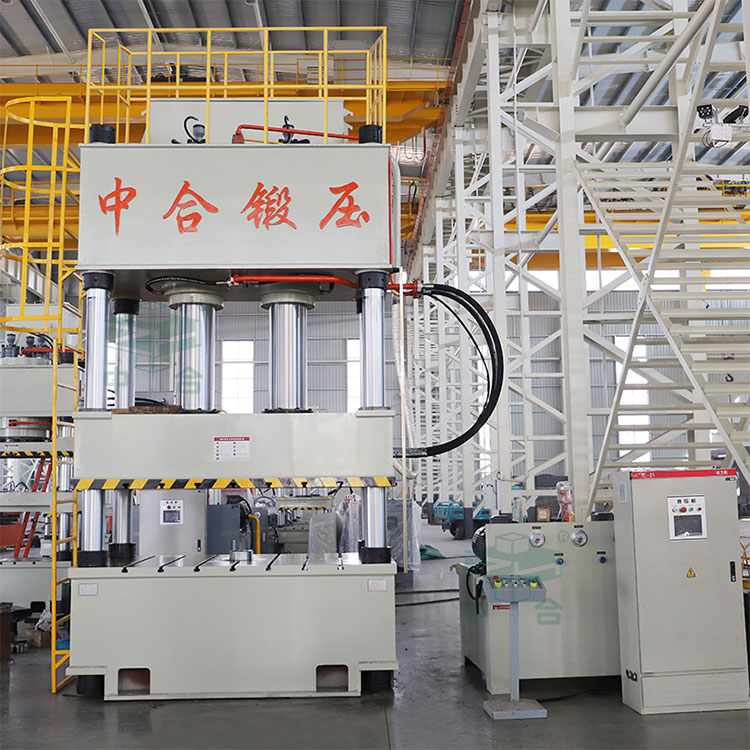

設備采用三梁四柱結構,機身由高強度鋼材焊接而成,具有高剛性和穩定性。這種結構設計能夠有效防止滑塊偏斜,確保加工精度。此外,設備的關鍵部件如液壓缸和控制閥均采用優質材料制造,確保設備的可靠性和耐用性。
五、總結
500噸四柱液壓機通過液壓系統將壓力傳遞到模具上,實現對工件的成型、沖壓和拉伸等工藝。其工作過程包括定位、壓制、保壓和回程四個階段。設備的控制系統能夠精確控制壓力和速度,滿足多種工藝需求。憑借其高精度、高穩定性和多功能性,500噸四柱液壓機已成為現代工業生產中的重要設備。
中合鍛壓液壓機采用先進的技術和優質的材料制造,具有多功能、高效率、穩定性等優勢,為企業生產過程提供了更加靈活、高效和可靠的解決方案,為制造業的轉型升級提供高效的技術支持。如有液壓機方面的需求或者問題,歡迎聯系滕州市中合鍛壓機床有限公司,請致電13963280040。
