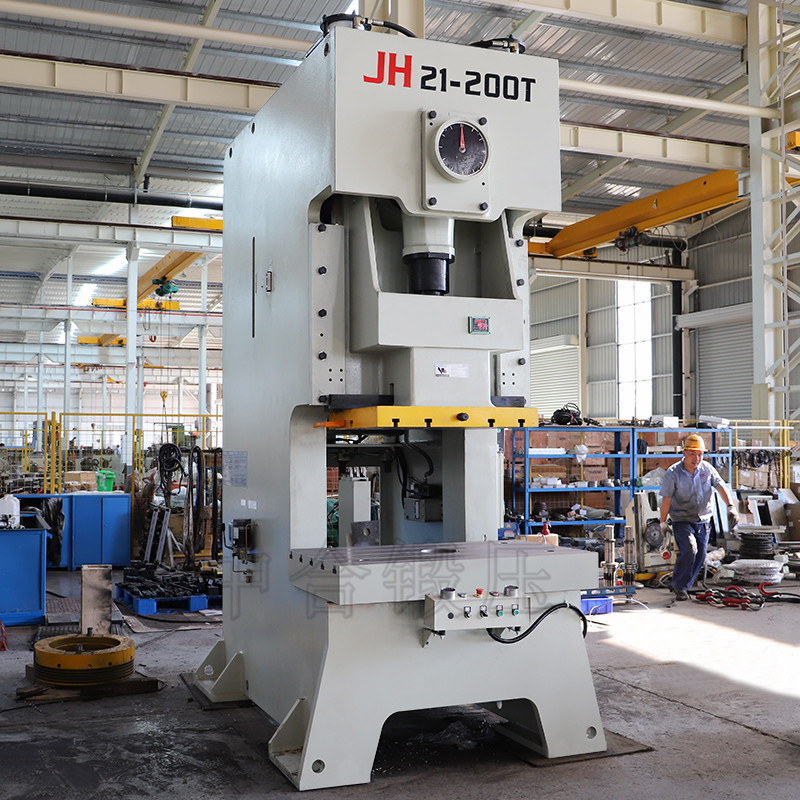

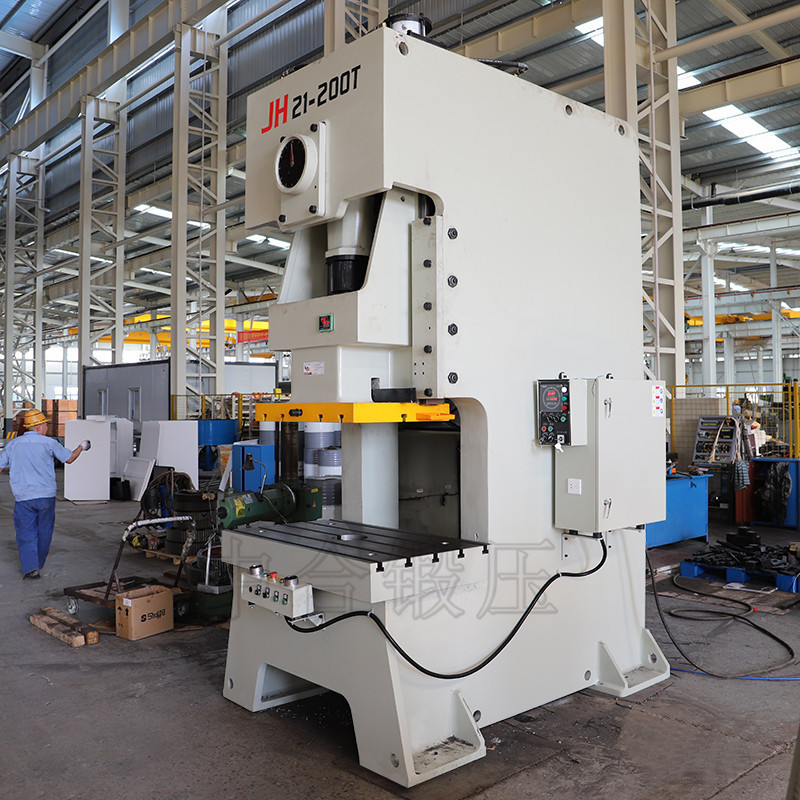

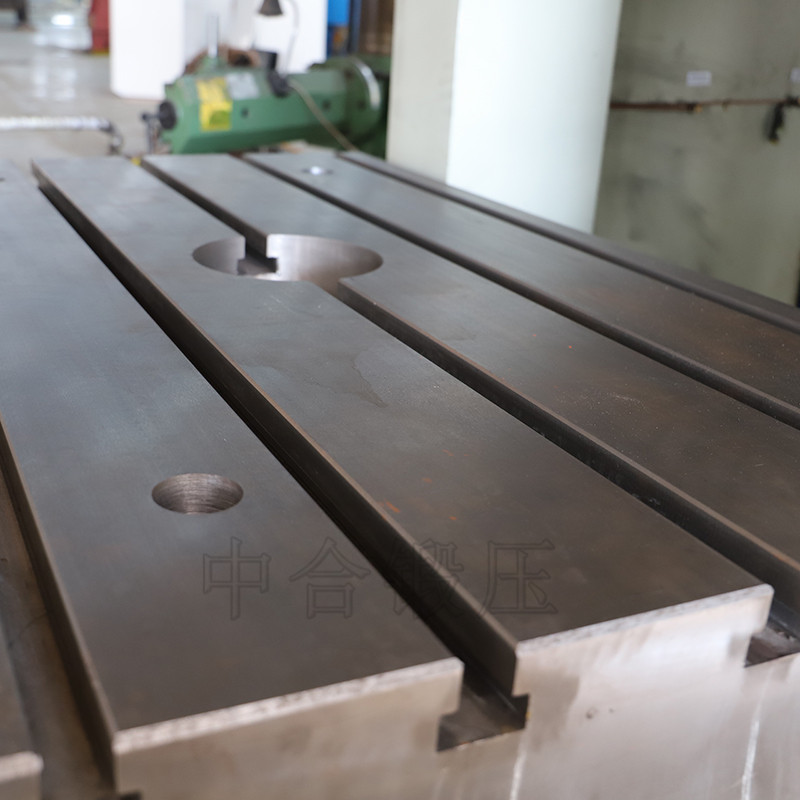

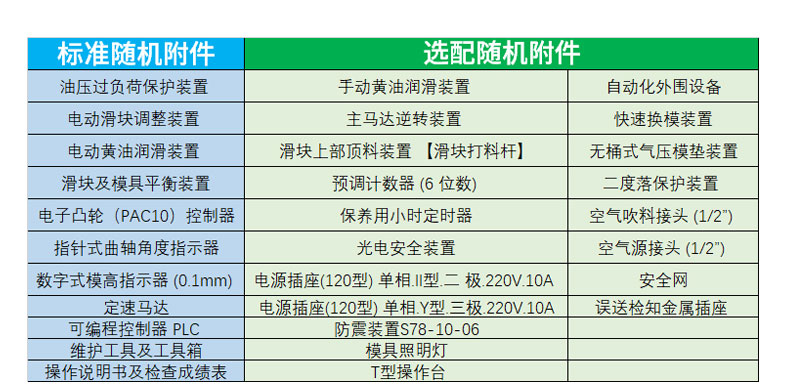

JH21-200噸氣動沖床_精密沖床利用壓縮機產生的高壓氣體，通過管道將壓縮氣體輸送至電磁閥，通過腳踏開關來控制電磁閥的動作來控制氣缸的工作和返回，從而達到?jīng)_孔的目的。

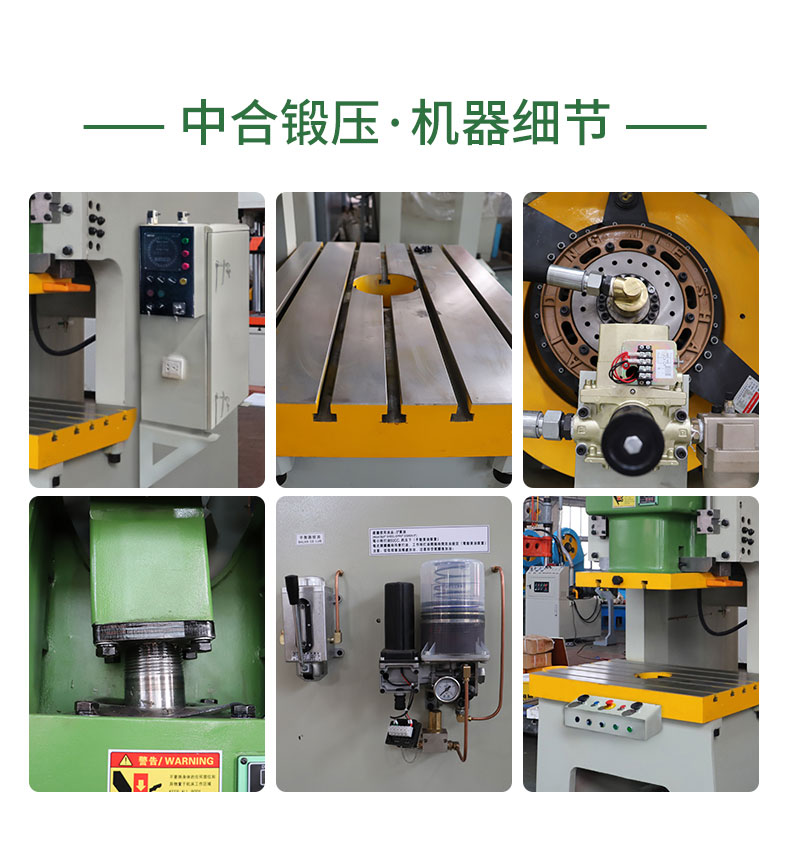

JH21-200噸氣動沖主要部件結構：

1、整機

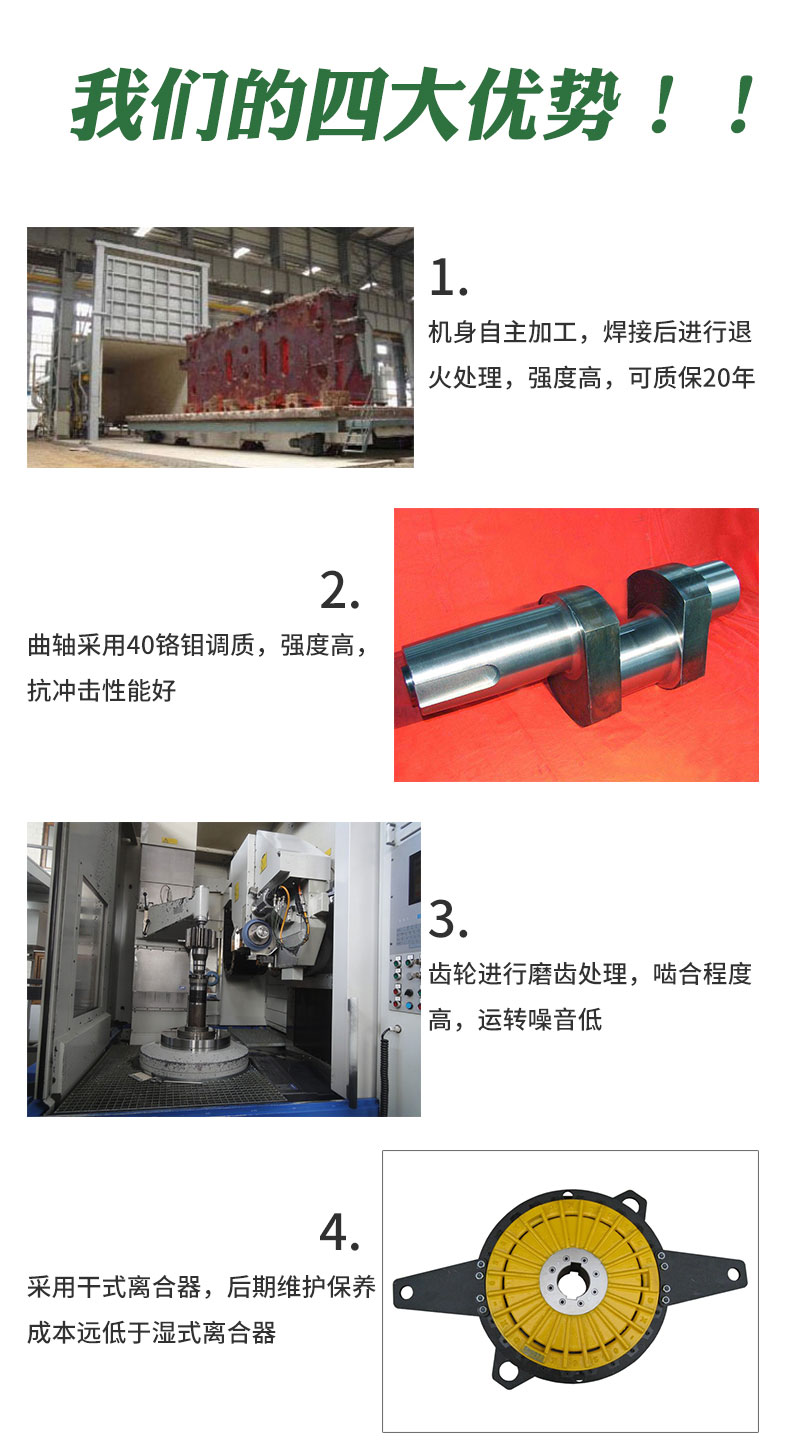

機架采用鋼板焊接的箱形結構件。焊接工藝成熟，坡口形式及焊縫選用符合標準。采用CO2氣體保護焊，重要焊縫(點)作探傷等特殊檢查。機架箱體結構件，在焊接成型后、必須進行消除內應力的處理。消除壓力機長期工作后，因其應力所造成的、其機體的部件變形及整體結構幾何精度穩定性。

2、主傳動

1 驅動方式：上傳動，曲軸方式。

2 驅動系統：三相異步電機 + 變頻器。

3 主傳動皮帶：V型皮帶

4 傳動齒輪：正齒輪，精磨齒面工藝，具有傳動精度高，嚙合精度高，傳動平穩、承載能力大、齒輪強度強、噪音小等優點。保證可靠潤滑。

3、滑塊

1 滑塊導軌

滑塊采用超長的六面導軌，導向精度高、耐磨性好，用推拉螺栓可調整導軌間隙。滑塊導軌板為鋅基合金材料。

2 液壓過負荷保護裝置。

滑塊具有液壓過載保護裝置，氣-液式，超過額定噸位約5％產生過載反應，并光報警、滑塊自動停止，過載后復壓時間為1分鐘，并設置手動卸荷旋鈕。

3 滑塊運行角度顯示為數字（電子）式，置于控制面板上。

4 滑塊設有裝模高度調整裝置（63T以上含63T）。

⑴ 正反向速度：50mm/min左右。

⑵ 上下極限位置自動停止。

⑶ 調整時用絕對編碼器檢測，在觸摸屏顯示器監測滑塊調整量，顯示精度0.1mm。

5 平衡器：空氣式，壓力人工設定，手動調整，缸體設有保護性回油。
